Vad är en spirallindad packning?

Vad är a Spirallindad packning ?

En spirallindad packning är en semimetallisk tätningspackning gjord genom att linda ihop en förformad metallremsa och ett mjukt fyllmaterial i omväxlande lager, vilket bildar en fjädrande ring som tätar gapet mellan två flänsar. Kombinationen av en fjädrande metalllindning och ett mjukt fyllmedel ger packningen förmågan att återhämta sig något under tryckförändringar, vilket håller den tätt tätt även när bultbelastningar och temperaturer ändras under drift.

Denna konstruktion är det som skiljer en spirallindad packning från en solid metall eller rent mjuk packning. Enbart en mjuk packning kan komprimeras permanent och förlora sin tätning, medan en styv metallpackning ensam ofta inte kan anpassa sig till små ytojämnheter på flänsytan. En spirallindad packning sitter mellan de två, vilket är anledningen till att den förblir en av de mest specificerade packningstyperna över rörledningar, tryckkärl och värmeväxlare.

Ansedda tillverkare av spirallindade packningar bygger dessa packningar runt tre huvuddelar, metalllindningsremsan, fyllmaterialet och en eller flera stödringar, var och en täckt i nästa avsnitt.

Spirallindad packning Konstruktion: Kärnkomponenter

Varje spirallindad packning är byggd av en liten uppsättning standarddelar, även om den exakta materialkombinationen ändras baserat på de serviceförhållanden den behöver hantera.

Metalllindningsremsa

En tunn, förformad metallremsa, oftast rostfritt stål, lindas till en spiralform. Denna remsa ger fjädern tillbaka som låter packningen reagera på små förändringar i bultbelastning och flänsrörelse utan att tappa kontakt med tätningsytan.

Fyllnadsmaterial

Ett mjukt fyllmedel, vanligtvis grafit eller PTFE, lindas i omväxlande lager med metallremsan. Fyllmedlet fyller ut mikroskopiska ytojämnheter på flänsytan och ger den initiala tätningsbarheten innan metalllindningen tar över den långsiktiga tätningsbelastningen.

Yttre och inre ringar

En yttre centreringsring håller packningen korrekt placerad inuti bultcirkeln och skyddar lindningen från överkompression, medan en valfri inre ring ger radiellt stöd och hjälper till att förhindra buckling i applikationer med högre tryck.

Hur en spirallindad packning skapar en tätning

Tätningsprestanda kommer från ett enkelt mekaniskt förhållande mellan bultbelastning och packningskompression. När flänsbultarna dras åt, komprimeras lindningen och fyllmedlet, vilket skapar sätesspänning över packningsytan tills den är tillräckligt hög för att blockera vätskebanan.

Detta är ett allmänt referensmönster snarare än ett enstaka uppmätt test, och den faktiska kurvformen beror på fyllmedelstyp, lindningsdensitet och flänsens ytfinish. Det övergripande förhållandet gäller för de flesta installationer: sätesspänningen ökar stadigt när bultbelastningen ökar, tills packningen når den punkt där den helt kan blockera tätningsgapet.

Vanliga fyllnadsmaterial för spirallindade packningar

Val av fyllmedel är ett av de första besluten när man väljer en spirallindad packning, eftersom det direkt påverkar temperaturområdet och kemisk kompatibilitet.

Tryck- och temperaturklassificeringar efter fyllmedelstyp

Eftersom fyllnadsmaterial sätter det praktiska temperaturtaket för en spirallindad packning, är detta vanligtvis den första specifikationen att bekräfta innan man väljer mellan en grafitfylld spirallindad packning och en PTFE-fylld spirallindad packning.

Grafit är fortfarande det vanligast specificerade fyllmedlet för allmän industriell service, och erbjuder en praktisk balans mellan temperaturtolerans och kemikaliebeständighet, medan keramiska och glimmerfyllmedel är reserverade för processutrustning med högre temperaturer.

Typiska tryckklassklassificeringar för spirallindade packningar

Spirallindade packningar är tillverkade för att matcha standard flänstryckklasser, så dimensioner och lindningstäthet skala med klassklassificeringen för flänsen de är installerade på.

Dessa siffror är ungefärliga referensvärden för rumstemperatur för vanliga flänsklasser, och stapelhöjden i diagrammet är skalad för läsbarhet snarare än strikt skalenlig. Faktiskt tillåtet tryck beror alltid på det specifika flänsmaterialet, temperaturen och tillämplig designkod.

Spirallindad packning vs ringledspackning: nyckelskillnader

Spirallindade packningar och ringtypskarvar, eller RTJ, packningar är båda vanliga i högtrycksrör, men de tätar på olika sätt och passar olika situationer.

En spirallindad packning erbjuder i allmänhet bättre kompressionsåtervinning och mer tolerans för mindre flänsytor, medan en RTJ-packning, som är helt metallisk, vanligtvis klarar högre tryck och extrema temperaturer men kräver en exakt bearbetad räfflad fläns och är inte avsedd att återanvändas efter borttagning.

Där spirallindade packningar används i branscher

Kombinationen av trycktolerans, temperaturområde och kompressionsåtervinning gör spirallindade packningar till ett vanligt val för flera typer av processutrustning.

Ångledningssystem

En spirallindad packning för ångledningsservice måste hantera upprepad termisk cykling när ledningen värms upp och svalnar, vilket är där den fjädrande metalllindningen hjälper till att upprätthålla en tät tätning genom temperatursvängningar.

Värmeväxlare

En spirallindad packning för värmeväxlarapplikationer är ofta dimensionerad efter ett specifikt flänsmönster och måste tolerera både inre tryck och värmeutvidgningen av växlarskalet under start- och avstängningscykler.

Tryckkärl

En spirallindad packning för tryckkärlförslutningar väljs baserat på kärlets designtryck och processmediet inuti, med fyllnadsmaterial valt för att matcha den kemiska miljön.

Petrokemi och processrör

Över raffinaderier och kemiska anläggningar används spirallindade packningar vid flänsförsedda anslutningar i hela rörnätet, där konsekvent tillverkningskvalitet från en spirallindad packningsleverantör stödjer förutsägbar prestanda över stora installationer.

Hur man identifierar och väljer rätt spirallindad packning

De flesta tillverkare av spirallindade packningar följer en delad färgkodningskonvention på den yttre ringen och fyllnadsremsan, vilket gör det möjligt att identifiera lindnings- och fyllnadsmaterialet utan att ta isär packningen.

När man väljer en packning, matchning av ytterringmaterialet till flänsmiljön och bekräftelse av korrekta inre och yttre diametrar mot flänstrycksklassen är de två kontrollerna som är värda att göra innan installation, tillsammans med en anpassad spirallindad packningsförfrågan för alla icke-standardiserade flänsmönster.

Om Ningbo Rilson Sealing Material Co., Ltd.

Ningbo Rilson Sealing Material Co., Ltd grundades i 2007 och är baserat i Ningbo, Zhejiang-provinsen, med en tillverkningsanläggning som spänner över 20 000 kvadratmeter . Företaget fokuserar på säker och pålitlig drift av vätsketätningssystem, vilket hjälper kunderna att identifiera den tätningsteknik som passar deras processförhållanden.

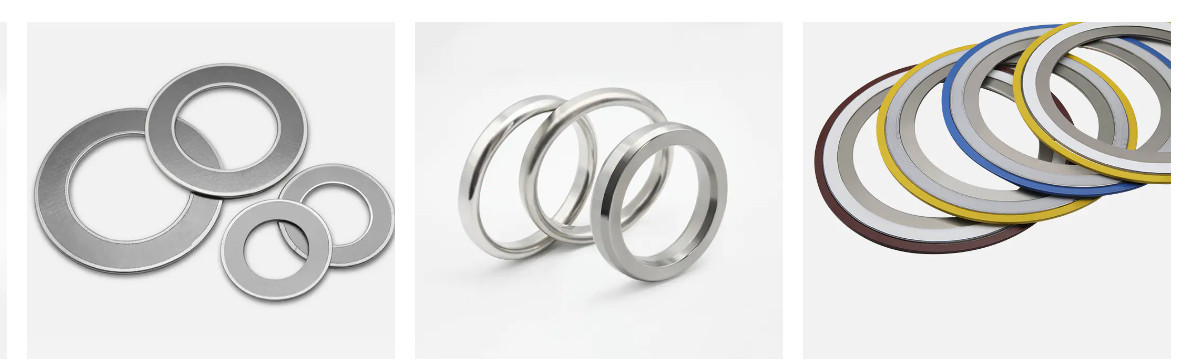

Flera produktionslinjer stödjer design och tillverkning av tätningspackningar och relaterade tätningsmaterial för petroleum-, kemi-, kraft-, varvs- och maskintillverkningssektorerna. Som tillverkare av industriella packningar inkluderar det primära produktsortimentet spirallindade packningar, ringfogspackningar, kammprofilpackningar, korrugerade metallpackningar, isoleringssatspackningar och icke-asbestpackningar, som täcker både metalliska packningar och semimetalliska format.

Företaget arbetar som leverantör av spirallindade packningar till kunder i många regioner och stöder OEM-program för spirallindade packningar och specialanpassade spirallindade packningsförfrågningar tillsammans med sin standardkatalog, och bygger på år av tillverkningserfarenhet över hela tätningsproduktsortimentet.

Företaget arbetar kring kärnprinciperna integritet, precision, innovation och ömsesidig framgång, med syftet att bygga långsiktigt värde för kunder, anställda och den bredare vätsketätningsindustrin.
