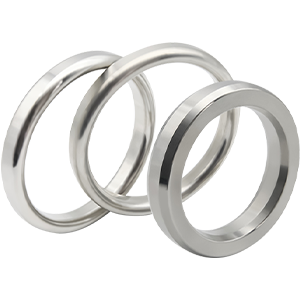

Stil R-ringpackning

Ringfogspackningar finns i två grundtyper, ett ovalt tvärsnitt och ett åttakantigt tvärsnitt. Dessa grundläggande former används i tryck upp till 10 000 psi (64 MPa). Måtten är standardiserade och kräver speciellt räfflade flänsar. Det åttakantiga tvärsnittet har en högre tätningseffektivitet än det ovala och skulle vara den föredragna packningen. Däremot kan endast det ovala tvärsnittet användas i den gamla typen med rundbottenspår. Den nyare designen med platt botten kommer att acceptera antingen det ovala eller det åttakantiga tvärsnittet. Tätningsytorna på ringfogsspåren måste vara jämnt bearbetade till 63 mikrotum och vara fria från stötande åsar, verktyg eller skrammel. RTJ-enheter tätar genom en initial linjekontakt eller en kantverkan när tryckkrafterna appliceras.

Stil RX-ringpackning

RX-ringpackningar liknar till formen den vanliga oktagonala ringfogspackningen men deras tvärsnitt är utformad för att dra fördel av det inneslutna vätsketrycket för att åstadkomma en tätning. De är gjorda för API 6A och utbytbara med standard oktagonala ringar för oljefältsborrning och produktionsapplikationer i API 6B-flänsar. RX används vid tryck upp till 5 000 psi (34,37 MPa). Standardstorlekar finns i lågkolstål, mjukt järn, 304 och 316.

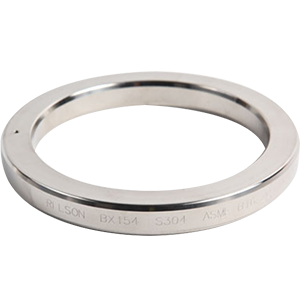

Stil BX-ringpackning

BX-ringpackningen skiljer sig från den vanliga ovala eller oktagonala formen eftersom den är fyrkantig i tvärsnitt och avsmalnar i varje hörn. De kan endast användas i API 6BX-flänsar. BX används vid tryck upp till 20 000 psi (137,90 MPa). Standardstorlekar finns i lågkolstål, mjukt järn, 304 och 316.

IX tätningsring

IX tätningsringar är designade för att användas i Norsok Compact Flange-anslutningar (NCF). Tillgängliga i olika material, IX-ringar levereras med färgkodad PTFE-beläggning för att beteckna det medföljande basmaterialet. Identifieringsmarkeringar finns på insidan av ringen enligt NORSOK L-005-standarden.

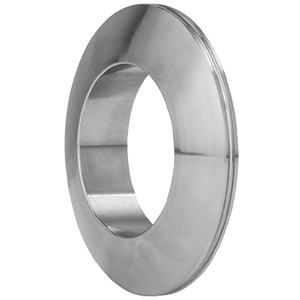

Linsring

Linsringen är en linjekontakttätning för användning i högtrycksrörsystem och tryckkärlshuvuden. Linsens tvärsnitt är en sfärisk packningsyta och kräver speciell bearbetning på flänsarna. Dessa packningar kommer att sitta med en liten bultbelastning eftersom kontaktytan är mycket liten och packningarnas sätestryck är mycket höga. Normalt ska packningsmaterialen vara mjukare än flänsen. Vid beställning av linspackningar ska fullständiga ritningar och materialspecifikationer tillhandahållas.

Gummibelagd ringtypskarv

En gummibelagd ringtypskarv – RTJ är innesluten i en nitrilgummibeläggning. Materialet i Ring Type Joint – RTJ är vanligtvis mjukjärn eller lågkolhalt/mildstål.
Denna typ av Ring Type Joint eller RTJ har tre huvudfunktioner.
Den används i tryck- eller hydrotestning för att minimera skador på flänsar.
Gummikontaktpunkterna ger ytterligare tätningar samtidigt som de skyddar flänsytan.
Det ger ökad säkerhet mot korrosion, som kan uppstå mellan konventionella ringringskarvar och spårets ingreppsytor.
De finns belagda i en rad olika material, inklusive 316 rostfritt stål, mjukjärn, kolstål, lågt mildt stål, F5 och Super Duplex.

Vanligt material som används

Packningsmetall bör väljas för att passa de specifika serviceförhållandena. Utöver detta bör materialets hårdhet vara lägre än flänsmetallens för att säkerställa att packningen deformeras under kompression och inte spåret på tätningsytan. Beskrivningar av vanliga material och hårdhetsvärden är följande:

Material	Beteckning	DIN Material Nej.	Hårdhet (max)
Material	Beteckning	DIN Material Nej.	Brinell HB	Rockwell B
Mjuk Järn	D	-	90	56
Låg Kol Stål	S	-	120	68
4–6 Chrome	F5	1.7362	130	72
SS 304	S304	1.4301	160	83
SS 304L	S304L	1.4306	160	83
SS 316	S316	1.4401	160	83
SS 316L	S316L	1.4404	160	83
SS 321	S321	1.4541	160	83
SS 347	S347	1.455	160	83
SS 410	S410	1.4	170	86
F51	F51	14462	230	99
Monel 400	Monel 400	2.436	160	83
Inconel 625	INC625	2.4856	200	93
Incoloy 825	INC825	2.4858	160	83
