Kammprofil packning vs Spirallindad packning: Den direkta jämförelsen
För applikationer där installerad tjocklekskontroll, låg bultbelastningsförlust och stabil prestocha genom upprepad termisk cykling är viktigast, såsom värmeväxlare, kylare och kärlflänsar med hög integritet, är kammprofils packningskonstruktion i allmänhet det starkare tekniska valet. För allmänna rörledningar, ventiler och pumpflänsar som spänner över ett brett spektrum av tryckklasser, förblir spirallindad packning det vanligare specificerade och allmänt tillgängliga alternativet. Ingen av packningsfamiljen är universellt överlägsen. Rätt val beror på flänsens ytfinish, driftstemperaturintervall, krav på bultbelastningsstabilitet och den specifika utrustningen som packningen tätar.
Detta kammprofil packning vs spirallindad packning jämförelser går igenom strukturella skillnader, tätningsprestandatendenser, temperaturhantering genom ytmaterial, typiska industrianvändningsmönster och ett praktiskt urvalsramverk så att ingenjörer, inköpsteam och underhållsplanerare kan matcha rätt packningstyp till applikationen framför dem.
- Kammprofile packningar använder en solid räfflad metallkärna med mjuka ytskikt, vilket ger dem en lägre installerad tjocklek och minskad kompressionssättning.
- Spirallindade packningar använder alternerande lindningar av formad metallremsa och fyllnadsmaterial, vilket ger dem flexibilitet över ett brett spektrum av flänstyper.
- En typisk kamprofil packning jämförelse pekar mot kammprofildesigner för värmeväxlare, medan spirallindade konstruktioner förblir en vanlig standard för allmän rörledning.
- Båda packningsfamiljerna är allmänt tillgängliga med grafit-, PTFE- eller glimmerbeläggning beroende på driftstemperatur och exponering för processvätska.
Förstå Kammprofil packning Construction
A kammprofil packning , ibland hänvisad till i branschen med användning av den alternativa stavningen av kamprofilpackningen, är en semimetallisk packning byggd runt en solid metallkärna som är bearbetad med en serie fina koncentriska spår på båda tätningsytorna. Denna räfflade kärna täcks sedan med ett tunt mjukt tätningsskikt, oftast grafit, PTFE eller glimmer, som antingen limmas, mekaniskt fixeras eller lamineras på den bearbetade ytan.
Kärnstruktur och räfflad profil
Spåren på en kammprofilkärna koncentrerar den tillgängliga bultbelastningen längs en serie smala kontakttoppar istället för att sprida den jämnt över hela ytan. Detta koncentrerade spänningsmönster tillåter det mjuka ytskiktet att flyta in i mikroskopiska ytojämnheter på flänsen medan den solida kärnan under motstår övertryck och bibehåller dimensionsstabilitet. Eftersom kärnan bär den strukturella belastningen uppvisar en industriell kammprofilpackning generellt lägre kompressionsinställning och mindre relaxation över tiden jämfört med mjukare, rent icke-metallisk packningsplåt.
Tätningslageralternativ
Det tunna ytskiktet på toppen av den räfflade kärnan är det som faktiskt kommer i kontakt med flänsytan och stänger av läckagevägar på mikronivå. Valet av ytskikt styrs till stor del av processvätskan och driftstemperaturintervallet, med grafit som täcker det bredaste fönstret för allmänt bruk, PTFE lämpad för kemiskt aggressiv eller korrosiv användning och glimmer reserverad för tillämpningar med högre temperaturer där grafitoxidation blir ett problem.
Förstå spirallindad packningskonstruktion
En spirallindad packning byggs genom att linda en förformad V-formad eller W-formad metallremsa tillsammans med ett mjukt fyllnadsband, typiskt flexibel grafit eller PTFE, runt en dorn i alternerande lager. Resultatet är en fjäderliknande, skiktad ring som sedan förses med en innerring, en yttre ring eller båda, beroende på vilken flänstyp och tryckklass den ska tjäna.
Lindningsmönster och fyllmaterial
De alternerande metall- och fyllnadsskikten ger en spirallindad packning en grad av inbyggd elasticitet, vilket gör att den kan ta emot små mängder flänsrörelser eller mindre ytojämnheter utan att omedelbart förlora tätningskontakten. Metalllindningen ger mekanisk styrka och återhämtning, medan fyllnadsbandet fyller det mikroskopiska gapet mellan lindningen och flänsytan vid varje lager.
Inre och yttre ringstöd
En innerring, när monterad, förhindrar lindningen från att bucklas inåt under tryck och skyddar tillsatsmaterialet från erosion av processflödet vid hålet. En yttre centreringsring håller packningen korrekt placerad på flänsen och fungerar som ett kompressionsstopp, vilket hjälper till att förhindra över åtdragning under installationen. Detta ringbaserade stödsystem är en av anledningarna till att spirallindade packningar används så flitigt över ett brett utbud av standardflänstyper.
Strukturella och designskillnader
Tabellen nedan sammanfattar de allmänna strukturella distinktionerna som förekommer oftast i en kammprofil packning vs spiral wound gasket diskussion, baserat på hur varje packningsfamilj vanligtvis är byggd och installerad.
| Funktion | Kammprofil packning | Spirallindad packning |
|---|---|---|
| Kärnstruktur | Solid räfflad metallkärna | Lindad metallremsa och fyllnadslager |
| Typisk installerad tjocklek | Tunnare, mer kompakt profil | Jämförelsevis tjockare profil |
| Kompressionsuppsättning över tid | Generellt lägre | Måttlig |
| Fläns ytfinish behövs | Föredrar en slätare bearbetad finish | Tål ett bredare finishområde |
| Strukturell styvhet | Högre, solid kärna | Måttlig, more flexible |
| Vanligt användningsmönster | Värmeväxlare, reaktorer, flänsar med hög integritet | Allmänna rörledningar, ventiler, pumpar |
Temperaturhantering av beklädnadsmaterial
Ytskiktet eller fyllnadsmaterialet som används på en packning har i allmänhet mer inflytande över maximal driftstemperatur än själva baspackningens arkitektur. Linjediagrammet nedan illustrerar typiska temperaturhanteringstrender för PTFE, flexibel grafit och glimmerbeläggningsalternativ för båda packningsfamiljerna.
Glimmerbelagda packningar stöder i allmänhet det högsta temperaturområdet av de tre vanliga vändningsalternativen, och en glimmerbelagd kammprofilpackning tenderar att hålla den fördelen lite längre än en glimmerbelagd spirallindad packning eftersom den solida räfflade kärnan hjälper till att förankra ytskiktet mot flagning under upprepad termisk cykling. Detta gör kammprofildesigner med glimmer till en vanlig rekommendation för industriella kammprofilpackningar i processutrustning med högre temperaturer.
Distribution av industriapplikationer
Kolumndiagrammet nedan visar en allmän, illustrativ fördelning av var kammprofilpackningar typiskt specificeras över industriutrustningskategorier, baserat på vanliga användningsmönster som observerats inom vätsketätningsindustrin.
Värmeväxlare representerar den största generella andelen av kammprofils packningsbehov, vilket stämmer överens med kravet på en tunn, formstabil packning som kan upprepas över många rörbuntflänsar på en enda enhet. Tryckkärl, petrokemiska rörledningar, kraftgenereringsutrustning och marina eller skeppsbyggnadsapplikationer avrundar de återstående vanliga användningskategorierna.
Jämförelse av total prestandaradar
Radardiagrammet nedan sammanfattar sex generella prestandadimensioner sida vid sida, vilket ger en snabb visuell läsning om var varje packningsfamilj tenderar att ha en fördel.
Den övergripande formen visar kammprofilpackningar som drar framåt på tätningsprestanda, temperaturbeständighet och strukturell styvhet, till stor del ett resultat av den solida räfflade kärnan. Spirallindade packningar drar framåt för enkel installation och applikationsmångsidighet, vilket återspeglar deras långa historia som ett brett lager, brett kompatibelt alternativ över allmänna industriella rörsystem.
Materialalternativ och motstående lager
Båda packningsfamiljerna är vanligtvis byggda av en liknande pool av kärna och ytmaterial, valda för att matcha processvätskan, temperaturen och tryckförhållandena för flänsen som tätas. En kapabel metallgrafitpackningsleverantör kommer i allmänhet att erbjuda kombinationer över båda produktlinjerna så att ingenjörsteam kan standardisera materialval där det är praktiskt.
| Komponent | Vanliga alternativ | Typiska anteckningar |
|---|---|---|
| Kammprofil Core Metal | Rostfritt stål, kolstål, legerat stål | Väljs utifrån korrosionsexponering och tryckklass |
| Kammprofil Facing Layer | Grafit, PTFE, glimmer | Bestämmer kemikaliebeständighet och temperaturtak |
| Spirallindad metall | Rostfritt stål, legerat stål | Ger fjäderliknande mekanisk återhämtning |
| Spiral sårfyllnadsmaterial | Grafit, PTFE | Fyller mikrogap mellan lindningar och flänsyta |
Camprofile Packning Jämförelse efter bransch användningsfall
Att titta på en bredare jämförelse av kamprofilpackningar över vanliga kategorier av industriell utrustning hjälper till att klargöra varför en packningsfamilj tenderar att specificeras oftare än den andra i en given miljö.
Värmeväxlare And Coolers
En värmeväxlarens kammprofilpackning är i allmänhet att föredra för rörbuntar och kanalskyddsflänsar eftersom den tunna räfflade profilen passar tätare installerade mellanrum och håller bultbelastningen mer konsekvent genom upprepade uppstarts- och avstängningstermiska cykler.
Tryckkärl And Reactors
Fartygsöppningar och åtkomstflänsar med större diameter kräver ofta en anpassad kammprofilpackning som är dimensionerad för att matcha specifika bultcirklar och spårprofiler, vilket stöder konsekvent tätning över stora flänsdiametrar.
Allmän rörledning och ventilflänsar
Standardrörledningar, ventilhuvar och pumphusflänsar fortsätter att förlita sig starkt på spirallindade packningar tack vare deras breda kompatibilitet med ett brett utbud av flänsytor och deras lättillgänglighet i vanliga storlekar.
Hur man väljer mellan Kammprofil och spirallindad packning
Att arbeta igenom följande överväganden i ordning hjälper i allmänhet att begränsa beslutet mellan de två packningsfamiljerna för en specifik fläns eller utrustning.
- Granska driftstemperaturområdet och hur ofta utrustningen växlar mellan varma och kalla förhållanden.
- Kontrollera det tillgängliga installerade gapet på flänsen, eftersom en tunnare räfflad packning kan passa trångare utrymmen mer konsekvent.
- Bekräfta flänsens ytfinish, tänk på att en slätare bearbetad yta i allmänhet passar en kammprofilpackning bra.
- Bedöm bultbelastningens stabilitetsbehov, särskilt på utrustning som öppnas och stängs igen för inspektion på regelbunden basis.
- Matcha ytbeklädnaden eller fyllnadsmaterialet till processvätskan och dess kemiska kompatibilitetskrav.
- Bestäm om en anpassad kammprofil packningsdimension krävs eller om en standard spirallindad katalogstorlek passar applikationen.
Installations- och underhållsöverväganden
Korrekt installationspraxis har en direkt effekt på hur väl båda packningsfamiljerna presterar i drift, oavsett vilken typ som väljs.
- Dra åt flänsbultarna gradvis med ett stjärn- eller korsmönster istället för ett sekventiellt mönster runt flänsen.
- Applicera vridmoment i etapper istället för att nå fullt vridmoment vid den första passagen för att främja jämn packningsbelastning.
- Inspektera och rengör flänsytan före installation, ta bort gamla packningsrester eller ytskräp.
- Kontrollera skruvmomentet igen efter att utrustningen har slutfört sin första termiska cykel i drift.
- Förvara reservpackningar plant, borta från fukt och direkt solljus, tills de är klara för installation.
- Undvik att återanvända en packning som redan har komprimerats en gång, eftersom dess tätningsskikt kommer att ha tagit en permanent uppsättning.
Arbeta med en professionell Kammprofile packningstillverkare
Ningbo Rilson Sealing Material Co., Ltd grundades 2007 och är baserat i Ningbo, Zhejiang-provinsen, och driver en tillverkningsanläggning som spänner över 20 000 kvadratmeter som är dedikerad till säker och pålitlig drift av vätsketätningssystem. Företaget driver flera produktionslinjer och är specialiserat på design och tillverkning av tätningspackningar och relaterade tätningsmaterial för petroleum-, kemi-, kraft-, varvs- och maskintillverkningssektorerna, med kunder i många regioner i världen.

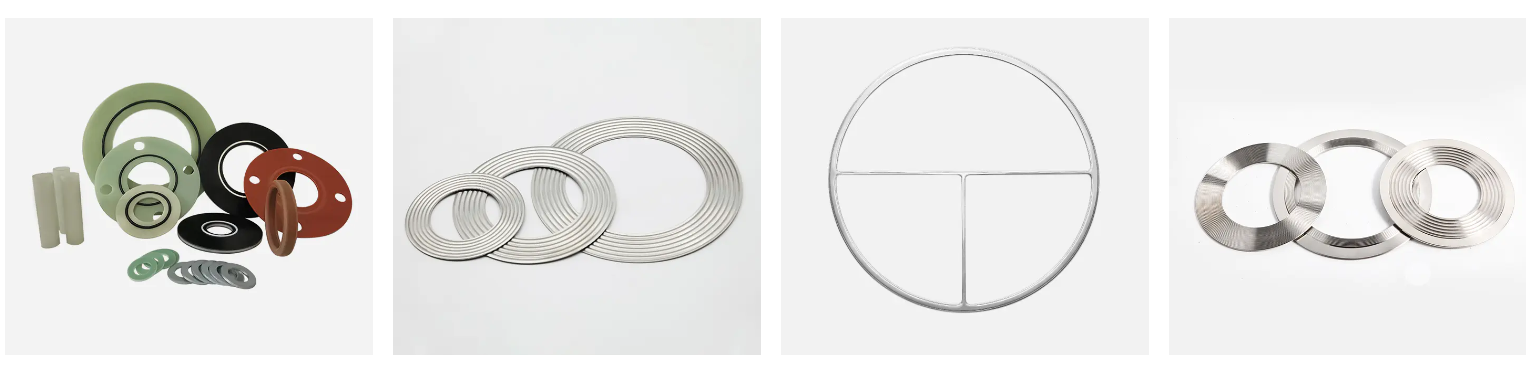

Som erfaren kammprofil packning manufacturer and kammprofil packning supplier , producerar Rilson också spirallindade packningar, ringfogspackningar, korrugerade metallpackningar, isoleringssatspackningar och icke-asbestpackningar på samma plats, vilket stöder konsekvent kvalitetskontroll när kunderna jämför de två produktfamiljerna sida vid sida. Företaget kan även arbeta som tillverkare av kamprofilpackningar för projekt som kräver en anpassad kammprofil packning anpassas till en specifik flänsritning, inklusive kärnmetall, ytmaterial, spårprofil och yttermått. Som en leverantör av metallgrafitpackningar , Rilson levererar också grafitbelagda och grafitfyllda produkter som används över både kammprofiler och spirallindade linjer för värmeväxlare och allmän rörledning.
Företaget centrerar sin verksamhet kring principerna om integritet, precision, innovation och ömsesidig framgång, i syfte att stödja kunder inom vätsketätningsindustrin med konsekvent ingenjörskommunikation och tillverkningskapacitet under hela inköpsprocessen.
Vanliga frågor
F1: Vad är en kammprofile packning?
En kammprofilpackning är en semimetallisk packning byggd av en solid räfflad metallkärna täckt med ett tunt mjukt tätningsskikt som grafit, PTFE eller glimmer.
F2: Vad är en spirallindad packning?
En spirallindad packning bildas genom att linda en förformad metallremsa tillsammans med ett mjukt fyllnadsband i alternerande lager, vanligtvis uppburna av inre och yttre ringar.
F3: Vad är den största skillnaden mellan kammprofile packning vs spirallindad packning?
En kammprofilpackning förlitar sig på en solid spårad kärna för styvhet och låg kompressionssättning, medan en spirallindad packning förlitar sig på skiktade metalllindningar och fyllmedel för fjäderliknande återhämtning.
F4: Vilken typ är generellt att föredra för värmeväxlare?
En kammprofilpackning för värmeväxlare är ofta att föredra eftersom dess tunnare profil och stabila bultbelastningsprestanda passar upprepad termisk cykling väl.
F5: Är kammprofilpackningar lämpliga för högtemperaturservice?
Ja, kammprofilpackningar används i stor utsträckning i miljöer med hög temperatur och högt tryck, särskilt med glimmer- eller grafitbeläggningar valda för processförhållandena.
F6: Vilka ytskiktsmaterial finns tillgängliga för kammprofile packningar?
Vanliga beläggningsalternativ inkluderar flexibel grafit för allmänt bruk, PTFE för kemiskt aggressiva vätskor och glimmer för applikationer med högre temperaturer.
F7: Är spirallindade packningar lämpliga för vanliga rörledningsflänsar?
Ja, spirallindade packningar används ofta över ett brett utbud av standardtyper av rörledningar, ventiler och pumpflänsar på grund av deras breda kompatibilitet.
F8: Hur väljer jag mellan kamprofilpackning och spirallindad packning?
Tänk på driftstemperatur, flänsyta, tillgänglig installerad tjocklek och bultbelastningsstabilitetskrav innan du väljer mellan de två typerna.
F9: Behöver kammprofilpackningar en speciell ytfinish med fläns?
Kammprofilpackningar fungerar i allmänhet bäst på en jämnare bearbetad flänsyta, eftersom den räfflade kärnan koncentrerar tätningsspänningar längs smala kontakttoppar.
F10: Kan dessa packningar skräddarsys för specifika flänsdimensioner?
Ja, en anpassad kammprofilpackning kan tillverkas för att matcha specifika inre och yttre diametrar, spårprofiler, tjocklek och ytmaterial för en given flänsritning.
