Vilka är de olika typerna av Spirallindade packningar
Spirallindade packningar klassificeras i allmänhet på två huvudsakliga sätt: genom ringkonfiguration och genom kombinationen av lindning och fyllnadsmaterial som används inuti tätningselementet. Ringkonfigurationsalternativ inkluderar en spirallindad packning med innerring , a spirallindad packning med ytterring bara, a spirallindad packning utan innerring , och en grundläggande stil producerad utan någon stödring alls. Materialkombinationer är vanligtvis grupperade efter fyllmedelstyp, såsom grafit, PTFE eller glimmer, parat med en metalllindningsremsa vald för att matcha processmediet och flänsmaterialet.
Eftersom flänsstorlek, driftstemperatur och media som tätas varierar från en applikation till en annan, spelar matchning av rätt typ av spirallindad packning till servicetillståndet en central roll för att uppnå en stabil, långvarig tätning vid flänsanslutningen.
Hur a Spirallindad packning är konstruerad
En spirallindad packning är gjord med en alternerande kombination av formad metalltråd och mjukt fyllnadsmaterial, lindade ihop till en tät ring. När de komprimeras mellan två flänsar bildar de alternerande skikten en effektiv tätning samtidigt som de tillåter en grad av flexibilitet som vanliga metallpackningar inte erbjuder.
Lindnings- och fyllningslager
Metallllindningen ger packningen dess strukturella styrka, medan fyllnadsskiktet fyller ut mikroskopiska ytojämnheter på flänsytan. Fyllnadsmedel och lindningsmetall kan båda bytas oberoende för att tillgodose olika kemiska kompatibilitetskrav, vilket är en del av varför spirallindade packningar finns i så många typkombinationer.
Den V-formade metallremsan
En V-formad krona centrerad i metallremsan fungerar som en liten fjäder, vilket ger packningen extra elasticitet under ändrade temperatur- och tryckförhållanden. Om den tillgängliga bultbelastningen för att komprimera en packning är begränsad, kan lindningsdensiteten och packningsdimensionerna justeras för att fortfarande ge en effektiv tätning.
Typer av spirallindade packningar efter ringkonfiguration
Ringkonfigurationen är vanligtvis den första klassificeringen som en köpare behöver bekräfta, eftersom den beror direkt på flänsdesignen som tätas. En yttre centreringsring placerar packningen exakt inom flänsbultcirkeln och fungerar som en kompressionsbegränsare, medan en inre ring ger radiell styrka, minskar flänserosion och skyddar lindningen från processmedia.
| Ringkonfiguration | Typisk beskrivning |
|---|---|
| Med innerring | Yttre centreringsring plus innerring för extra radiellt stöd och flänsskydd |
| Endast med ytterring | Endast yttre centreringsring, vanligen använd på standardflänsar med upphöjda sidor |
| Utan innerring | Tätningselement med ytterring, ingen separat inre stödring ingår |
| Utan någon ring | Endast tätningselement, används ofta där packningen sitter i ett begränsat spår |
Typisk ringkonfigurationsanvändning över flänsapplikationer
45 % Med inre ring
30 % Endast yttre ring
20 % Utan inre ring
5 % Utan någon ring
Figurerna representerar allmänna distributionsmönster som ses över vanliga industriella flänsapplikationer och visas endast för illustrativ jämförelse.
Typer av spirallindade packningar efter fyllnadsmaterial
Val av tillsatsmaterial beror främst på driftstemperatur och kemikalieexponering. Grafitfyllmedel är ett av de mest använda alternativen eftersom det fungerar bra över ett brett temperaturområde och motstår en mängd olika processmedia, även om det i allmänhet hålls borta från starkt oxiderande miljöer vid mycket höga temperaturer. PTFE-fyllmedel väljs ofta för oxiderande eller aggressiv kemisk service där grafit inte är lämpligt. Glimmerbaserat fyllmedel används för applikationer med högre temperaturer, och flexibla icke-metalliska alternativ finns tillgängliga för lättare användning eller lägre temperatur.
Typisk maximal kontinuerlig drifttemperatur efter fyllmedelstyp
Endast ungefärliga referensintervall; faktiska gränser varierar beroende på exakt formulering, lindningsmetall och processförhållanden.
Jämför prestanda mellan fyllnadstyper
Att välja mellan en grafitfylld, PTFE-fylld eller glimmerfylld spirallindad packning beror vanligtvis på vägningstemperaturbeständighet, oxidationsbeständighet, kemisk kompatibilitetsintervall, kompressionsåtervinning och övergripande tätningssäkerhet mot de specifika processförhållandena som är involverade.
Jämförelse av fyllmedelstyp
Grafitfylld PTFE fylld Glimmer fylld
Betygen är relativa och avsedda för allmän jämförelse; faktisk prestanda beror på exakt formulering och serviceförhållanden.
Typiskt kompressionsåterställningsbeteende
När bultbelastningen ökar mot det nominella värdet, utvecklar en spirallindad packning gradvis sin fulla återfjädring och återhämtningskapacitet. Detta gradvisa återhämtningsmönster är en av anledningarna till att spirallindade packningar tenderar att ta emot mindre flänsrörelser och termisk cykling bättre än platta, icke-metalliska packningar.
Allmän återhämtningstrend över bultbelastningsområdet
Kurvan illustrerar ett allmänt återhämtningsmönster; Exakta värden varierar beroende på packningskonstruktion, fyllmedelstyp och installationsförhållanden.
Hur man väljer rätt typ av spirallindad packning
Att välja mellan de tillgängliga typerna av spirallindade packningar handlar i allmänhet om att granska en kort lista över servicevillkor innan du gör en beställning hos en leverantör av spirallindade packningar.
- Bekräfta driftstemperaturområdet och om processen körs i en oxiderande eller icke-oxiderande miljö, vilket hjälper till att bestämma typ av fyllmedel.
- Kontrollera tryckklassificeringen och flänsklassen för att hjälpa till att ställa in korrekt lindningstäthet och ringkonfiguration.
- Granska kemisk kompatibilitet mellan processmediet och både tillsatsmaterialet och lindningsmetallen.
- Matcha ringkonfigurationen till typen av flänsvändning, eftersom upphöjda yta, fjäder och spår och spår av skarvtyp av ringtyp placerar packningen på olika sätt.
- Bekräfta tillgänglig bultbelastning, eftersom begränsad bultbelastning kan kräva en justerad lindningsdensitet eller packningsdimension.
För flänsar byggda runt ett skarvspår av ringtyp används vanligen en skarvpackning av ringtyp eller RTJ-packning av massiv metall istället för en vanlig spirallindad packning, så att bekräfta flänsvänd typ tidigt undviker att beställa fel produktfamilj.
Installationsöverväganden för spirallindade packningar
- Inspektera flänsytorna för skador eller skräp innan du placerar packningen.
- Centrera packningen exakt inom bultcirkeln med den yttre ringen som en guide.
- Dra åt bultarna gradvis i ett korsmönster istället för att arbeta runt flänsen i en riktning.
- Undvik att återanvända en spirallindad packning när den väl har komprimerats och tagits ur drift.
- Förvara oanvända packningar plant, borta från fukt, för att hålla lindningen och fyllmedlet i stabilt skick.
Om Ningbo Rilson tätningsmaterial
Ningbo Rilson Sealing Material Co., Ltd. grundades 2007 och är beläget i Ningbo, Zhejiang-provinsen, och fungerar som en tillverkare av spirallindade packningar och leverantör av spirallindade packningar. Tillverkningsanläggningen sträcker sig över cirka 20 000 kvadratmeter och driver flera produktionslinjer dedikerade till förseglingsprodukter för petroleum-, kemi-, kraft-, varvs- och maskintillverkningssektorerna.

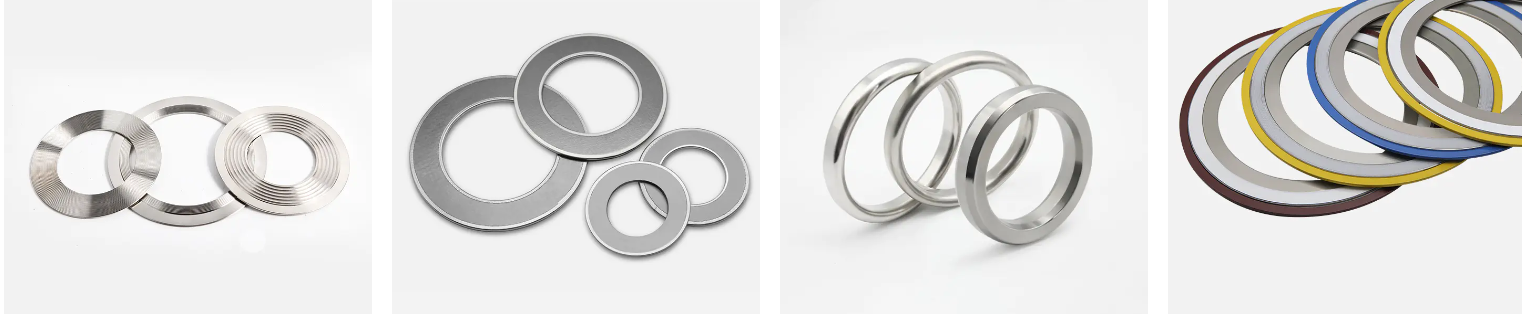

Som en fabrik för spirallindade packningar tillverkar företaget spirallindade packningar, ringfogspackningar, kammprofilpackningar, korrugerade metallpackningar, isoleringssatspackningar och icke-asbestpackningar, och upprätthåller strukturerade interna kvalitetskontrollprocedurer under hela produktionen. Med kunder över flera regioner fokuserar företaget på att leverera praktiska tätningstekniklösningar byggda kring integritet, precision, innovation och långsiktiga kundrelationer.
Vanliga frågor
F1: Vad används en spirallindad packning till
Spirallindade packningar används för att täta flänsanslutningar och används i stor utsträckning i kemisk bearbetning, olje- och gasledningar, kraftverk, värmeväxlare och tryckkärl.
F2: Hur tätar en spirallindad packning
När de komprimeras mellan två flänsar, anpassar sig de alternerande metalllindningarna och fyllnadsskikten till mindre ytojämnheter på flänsytan medan metalllindningen ger fjäder tillbaka för att bibehålla kontakttrycket.
F3: Vad är spirallindade packningar gjorda av
En spirallindad packning är gjord av en formad metalllindningsremsa i kombination med ett mjukt fyllmaterial, ofta ihopkopplat med en yttre ring, en inre ring eller båda, beroende på konfigurationen.
F4: Vad är skillnaden mellan innerring och yttre ring i en spirallindad packning
Den yttre ringen centrerar packningen i flänsen och begränsar kompressionen, medan den inre ringen ger radiellt stöd, hjälper till att minska flänserosion och skyddar lindningen från processmedia.
F5: Varför använda grafit i en spirallindad packning
Grafitfyllmedel används ofta eftersom det fungerar över ett brett temperaturområde och motstår många processmedia, vilket gör det till ett vanligt allmänt val för spirallindade packningar.
F6: Hur väljer jag en spirallindad packningsstorlek
Packningsstorleken är i allmänhet anpassad till flänsens nominella rörstorlek och tryckklass, så att bekräfta de exakta flänsdimensionerna och beläggningstypen är det första steget innan du beställer.
F7: Vilken tryckklass är en spirallindad packning lämplig för
Spirallindade packningar används över ett brett spektrum av flänstrycksklasser, med lindningstäthet och ringkonfiguration justerade för att passa den specifika tryckklassificeringen.
F8: Hur länge håller en spirallindad packning
Livslängden beror på driftstemperatur, tryck, processmedia som är involverade och lagringsförhållanden före installation, så regelbunden inspektion under schemalagda avstängningar rekommenderas generellt.
F9: Kan spirallindade packningar återanvändas
Spirallindade packningar är i allmänhet avsedda för engångsbruk, eftersom lindningen och fyllmedlet förlorar sin återfjädrande kapacitet när de väl har komprimerats och tagits ur drift.
F10: Hur man installerar en spirallindad packning korrekt
Korrekt installation innebär att man inspekterar flänsytorna, centrerar packningen inom bultcirkeln och drar åt bultarna gradvis i ett korsmönster för att applicera jämn kompression.
