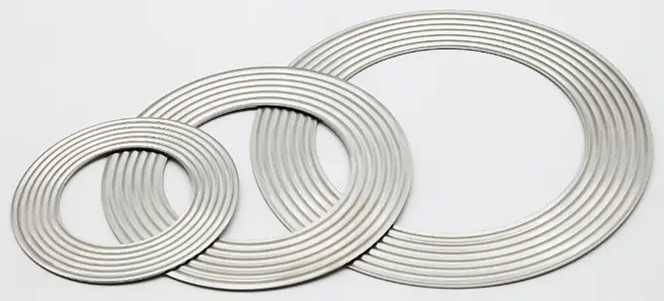

Varför är korrugerade metallpackningar oersättliga under höga temperaturer och högt tryck?

Inom petrokemiska, elektriska, kärnkrafts- och andra industriområden har arbetsförhållanden vid hög temperatur och högt tryck (HT/HP) mycket strikta krav på tätningars prestanda. Vanliga packningar är benägna att gå sönder under extrema förhållanden, vilket resulterar i medelstort läckage, utrustningsskador och till och med säkerhetsolyckor. Metallkorrugerad packning har blivit ett oersättligt val under hög temperatur och högt tryck på grund av dess unika strukturella design och materialegenskaper.

1. Materialegenskaper: hög temperaturbeständighet, högtrycksbeständighet, korrosionsbeständighet

Hög temperaturbeständighet (-200℃~1000℃)

Korrugerade metallpackningar är gjorda av högpresterande legeringsmaterial och tål extrema temperaturer:

Rostfritt stål (316/321): lämplig för -200 ℃ ~ 600 ℃, resistent mot allmän korrosion.

Inconel 600/625: temperaturbeständighet upp till 1000 ℃, resistent mot vätesulfid (H₂S) korrosion.

Hastelloy C-276: resistent mot starka syror (som saltsyra, svavelsyra) och oxidation vid hög temperatur.

Jämförelse: Icke-metalliska packningar (som grafit, gummi) kommer att karbonas eller smälta över 500 ℃, medan vanliga platta metallpackningar är benägna att krypa deformation vid höga temperaturer.

Högtrycksdeformationsmotstånd (＞50 MPa)

Metallkorrugerad struktur kan elastiskt deformeras under högt tryck för att kompensera för den lilla ojämnheten i flänsytan och förhindra tätningsfel.

Krypmotstånd: Den elastiska återvinningsgraden för korrugerade packningar är större än 90 %, medan platta metallpackningar är benägna att plastisk deformeras under högt tryck, vilket resulterar i att bultar lossnar och läcker.

Korrosionsbeständighet och mediakompatibilitet

Ytbeläggningsteknik: PTFE (syra- och alkalibeständighet), silver (förbättrad värmeledningsförmåga) eller nickel (korrosionsbeständighet mot kloridjoner) kan pläteras.

Tillämpliga medier: sur gas (CO₂, H₂S), stark alkali, flytande metall, etc.

Jämförelse: Gummipackningar är benägna att svälla när de utsätts för olja, och grafitpackningar är benägna att pulveriseras i en starkt oxiderande miljö.

2. Strukturella fördelar: elastisk kompensation och hög tätningsprestanda

Korrugeringselastisk kompensationsmekanism

Korrugerad toppdalstruktur ger elastisk deformation under tryck, och anpassar sig automatiskt till flänsytans ojämnheter.

Rebound-prestanda: Även om bultens förspänning minskar kan den korrugerade strukturen fortfarande behålla tätningen (platta packningar läcker när de är lösa).

Flerlagers kompositdesign (förbättrad packning)

Inre metallkorrugering yttre flexibel grafit: både metallstyrka och icke-metallisk tätning.

Användningsscenario: kärnkraftverkets huvudångledning (måste samtidigt vara resistent mot höga temperaturer och strålning).

Jämförelse: Platta metallpackningar kan inte anpassa sig till flänsdeformationer och är benägna att läcka på grund av lokal spänningskoncentration.

Prestandajämförelse med traditionella packningar :

3. Underhållspunkter för korrugerad metallpackning

• Försiktighetsåtgärder vid installation

Inspektion före installation

Packningsstatus: bekräfta att det inte finns några fördjupningar, sprickor eller korrosion (särskilt i det korrugerade området).

Flänsyta: rengör och kontrollera planheten (råhet Ra≤0,8μm), inga repor eller rost.

Bultar: använd nya bultar eller kontrollera att det inte finns någon dragdeformation, och applicera anti-kärvmedel på gängorna.

Korrekt installationssteg

Centrumplacering: Packningen måste helt täcka flänsens tätningsyta och ingen avvikelse tillåts.

Förspänningskontroll: korsspänn stegvis enligt standardmoment (som 50%-80%-100% trestegsmetoden som rekommenderas av ASME B16.5).

Undvik övertryck: Överdrivet vridmoment kan göra att korrugeringen kollapsar (se den kompressionsgrad som tillhandahålls av tillverkaren, vanligtvis 30%-50%).

Förbjudet beteende:

Återanvändning av tillplattade packningar (elastiskt fel).

Använd hammare eller pneumatiska verktyg för att installera våldsamt.

• Demontering och utbyte standarder

Situationer där byte krävs

Korrugerad struktur skada: korrugering tillplattad, bruten eller delvis kollapsad (elastisk förlust).

Korrosion/nötning: Prickbildning, sprickor eller storskalig avfall av beläggning kan ses på metallunderlaget.

Läckagehistorik: Upprepade läckage vid samma packningsposition indikerar tätningsfel.

Säker demonteringsprocess

Avlasta trycket och kyl till rumstemperatur.

Lossa bultarna i en korsordning för att undvika plötsligt knallande av flänsytan.

Rengör de gamla packningsrester (använd inte vassa verktyg för att skrapa flänsen).

• Specifikationer för förvaring och transport

Lagringsförhållanden

Miljö: temperatur 5-30℃, luftfuktighet ≤60%, borta från sura och alkaliska frätande gaser.

Förpackning: Original fuktsäker påse hård låda för förvaring, ingen stapling eller böjning.

Transportkrav

Fast i en stötsäker låda för att undvika korrugeringsdeformation orsakad av stötar.

Etiketterna visar "Tryck inte" och "Fuktsäker".
