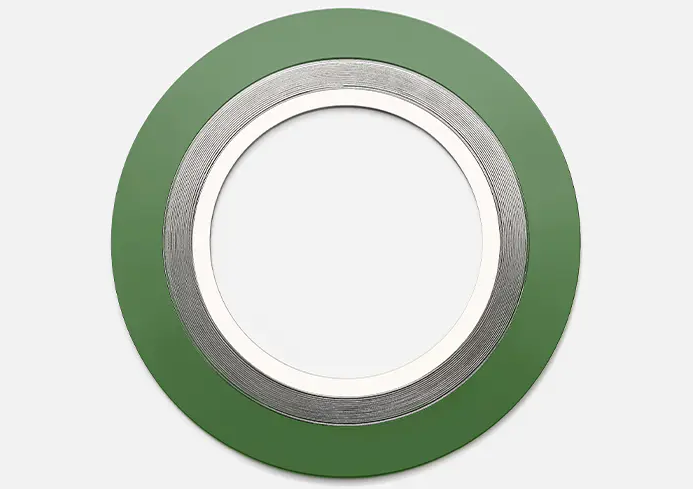

Vad är en spirallindad packning?

Spirallindade packningar är en metall-icke-metallkompositpackning som ofta används för att täta rör, ventiler och tryckkärl. Deras unika struktur kombinerar styrkan hos metall med flexibiliteten hos icke-metall, vilket gör dem lämpliga för användning i högtemperatur-, högtrycks- och korrosiva mediaapplikationer. Består av alternerande formade metalltrådar och mjukt fyllmaterial, spirallindade packningar bildar en mycket effektiv tätning när de komprimeras mellan två flänsar. Den V-formade kronan i mitten av metallremsan fungerar som en fjäder, vilket ger packningen ökad elasticitet under varierande förhållanden. Fyllnadsmedel och trådmaterial kan justeras för att möta olika krav på kemisk kompatibilitet.

1. Struktur och sammansättning av spirallindade packningar
Metallremsor: Vanligtvis tillverkade av korrosionsbeständiga legeringar som rostfritt stål (som 304 och 316), titan och monel, metallremsorna pressas till ett V- eller W-format tvärsnitt för att ge elastiskt stöd.
Icke-metalliska fyllnadsskikt: Vanligtvis tillverkade av material som grafit, polytetrafluoreten (PTFE) och glimmer, dessa fyllnadsskikt är inbäddade mellan metallremsorna för att ge en tätning och kompensera för ytojämnheter. Inre och yttre ringar (valfritt):
Inre ring: Förhindrar att media eroderar packningen internt, vilket minskar risken för att metallremsan lossnar.
Ytterring (kolstål eller rostfritt stål): Placerar packningen, förhindrar överkomprimering och förbättrar tryckmotståndet.

2. Funktioner och fördelar
Motståndskraftig mot extrema förhållanden: Tål höga temperaturer (upp till 1000°C eller högre, beroende på material) och höga tryck (som klass 900-flänsar och högre).
Utmärkt tätning: Kombinationen av metall och icke-metalliska material anpassar sig till även mindre ojämnheter i flänsytor.
Kemisk beständighet: Kompatibel med media som syror, alkalier, olja och gas genom att välja olika metaller och fyllnadsmaterial.
Elastisk motståndskraft: Metallbandets spiralstruktur bibehåller en tätning även efter tryckförändringar.

3. Vanliga typer av Spirallindade packningar
Grundtyp (ingen ring): Innehåller endast metall och icke-metalliska spirallindade skikt, lämpliga för standardflänsar.
Typ med inre ring: Förbättrar inre tryckmotstånd, lämplig för högtrycks- eller lätt eroderande media.
Typ med yttre ring: Lätt att installera och placera, vilket förhindrar att packningen kollapsar. Spirallindade packningar: Kombinera fördelarna med båda typerna och är lämpliga för krävande applikationer (som API 6A).

4. Tillämpningar av spirallindade packningar
Petrokemi: Rörflänsar, reaktorer och värmeväxlare.
Kraftindustri: Ångturbiner och högtemperaturpannsystem.
Läkemedel/livsmedel: Tillämpningar som kräver sanitär PTFE-fyllning.
Aerospace: Bränslesystemtätningar.

5. Överväganden vid urval
Materialmatchning: Välj metallremsa och fyllnadsskikt baserat på mediets korrosivitet och temperatur.
Flänsstandard: Bekräfta flänsklassificeringen (som ANSI, DIN och JIS) och dimensioner.
Tryckklass: Olika lindningsdensiteter påverkar tryckbärande kapacitet.
Installationskrav: Bultar måste dras åt jämnt för att undvika lokalt övertryck som kan leda till fel.

6. Jämförelse med andra packningar
Platta metallpackningar: Hög hårdhet men dålig kompensation, kräver extremt höga bultbelastningar.
Gummipackningar: Lämpliga endast för låga temperaturer och tryck och benägna att åldras.
Grafitkompositpackningar: Inget metallstöd och benägna att bli spröda vid höga temperaturer.
