Vilka är fördelarna med tandade packningar?

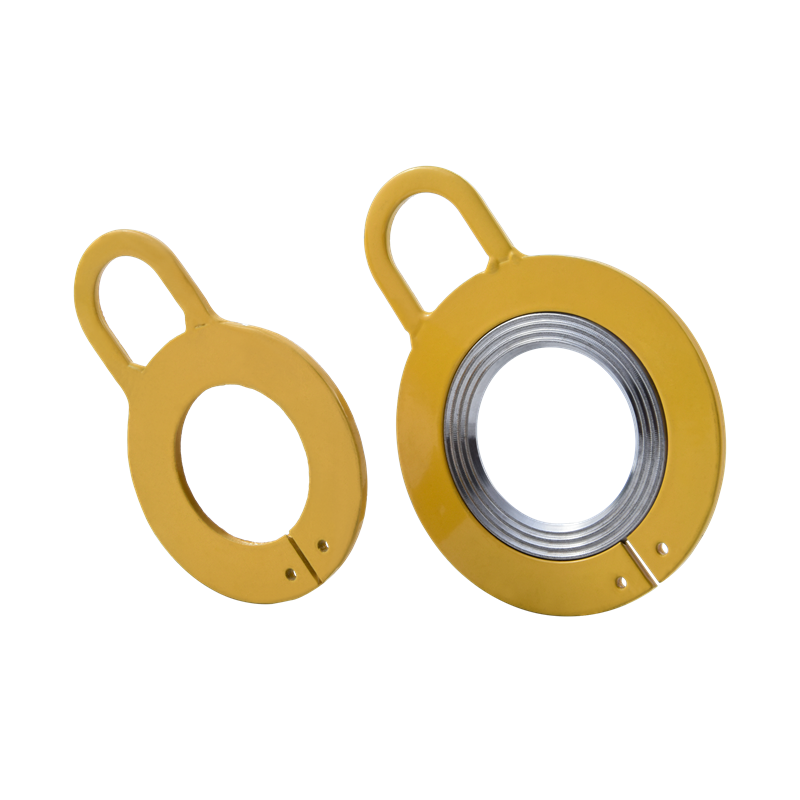

Kammprofilpackningar är ett sammansatt metall och icke-metall tätningselement med koncentriska eller spiralformade tandade spår bearbetade på deras yta. De uppnår tätning genom lokaliserad högtrycksdeformation av tandspetsarna. De kombinerar styrkan hos metallpackningar med elasticiteten hos icke-metalliska packningar och används ofta i högtemperatur- och högtrycksapplikationer.

1. Fördelar och egenskaper hos Kammprofile packningar

Utmärkt anti-lossningsprestanda

Tandade ingreppsdesign: Tandningarna på packningsytan griper in i ytan på den anslutna komponenten (som ett bulthuvud eller en mutter) när de dras åt, vilket skapar en mekanisk förregling och effektivt motstår lossning orsakad av vibrationer, stötar eller dynamiska belastningar.

Överlägsen vanliga platta packningar: Medan traditionella platta packningar enbart förlitar sig på friktion, ger tandade packningar ytterligare anti-halkmotstånd.

Hög hållkraft

Tandningarnas skarpa kanter producerar lokal plastisk deformation under tryck, vilket ökar kontaktytans ingreppsdjup och bibehåller förspänningen även efter långvarig användning.

Inga ytterligare åtgärder mot lossning krävs

Den kan ersätta extra anti-lossningselement som fjäderbrickor och gängtätningsmedel, förenkla monteringsprocessen och minskar kostnader och komponentantal.

Flexibla material och ytbehandlingar

Olika material: Vanligt använda kolstål, rostfritt stål (som 304 och 316), kopparlegeringar, etc., anpassar sig till olika miljöer (såsom korrosionsbeständiga och högtemperaturapplikationer).

Valfria ytbehandlingar: galvanisering, svärtning, fosfatering, etc., för att ytterligare förbättra rost- eller slitstyrkan.

Hög anpassningsförmåga

Tandningarna är applicerbara på ojämna eller lätt deformerade kontaktytor och kompenserar för mindre ytojämnheter och säkerställer effektiv kontakt.

Kan användas för kontakter gjorda av en mängd olika material, inklusive metall och plast.

Enkel installation

Installeras direkt mellan bulten/muttern och arbetsstycket, kräver inga specialverktyg eller komplicerade operationer.

Återanvändbarhet

Vissa konstruktioner tillåter flera demontering och borttagning samtidigt som anti-lossningseffektiviteten bibehålls (dock kan upprepad användning försämra prestandan; detta rekommenderas baserat på applikationsförhållandena).

Kostnadseffektivitet

Enkel struktur och låg produktionskostnad, men med betydande anti-lossningseffektivitet överträffar kostnadseffektiviteten många komplexa anti-lossningslösningar.

Typiska applikationer

Vibrationsmiljöer: Motorer och transmissionssystem i bilar, flyg och järnvägstransporter.

Kraftig utrustning: Entreprenadmaskiner och vindturbiner.

Elektronisk och elektrisk utrustning: Förhindrar att kretsanslutningar lossnar på grund av vibrationer.

Högtemperatur/korrosiva miljöer: Kemiska rörledningar och petroleumutrustning (korrosionsbeständiga material krävs).

Försiktighetsåtgärder

Risk för ytskador: Tandningarna kan repa mjuka ytor; arbetsstyckets material bör utvärderas. Förspänningskontroll: Överdragning kan göra att sågtänderna tränger över, försämrar prestandan eller skadar komponenter.

Ej lämplig för extremt tunna plåtmaterial: Sågtänder kan penetrera alltför tunna delar och orsaka fel.

2. Kammprofile Packningar Specifikationer

Förberedelse före installation

Inspektion av packning

Kontrollera att tandprofilen är intakt och fri från defekter, med tandhöjdstolerans inom ±0,02 mm.

Mät tjocklekens enhetlighet; tjockleksskillnaden vid fyra punkter bör vara ≤0,05 mm.

Verifiera materialrapporten, som måste överensstämma med ASTM F104 eller GB/T 9129.

Flänsförberedelse

Flänsens tätningsytas grovhet måste vara Ra ≤3,2μm, med radiellt fördelad textur.

Rengör tätningsytan noggrant med aceton; klorerade lösningsmedel är förbjudna.

Kontrollera flänsens parallellitet; avvikelse med hjälp av en avkännarmått bör vara ≤0,1 mm/m.

Installationsprocedur

Centrering och positionering

Packningens innerdiameter bör vara 0,5-1 mm större än rörets innerdiameter för att förhindra skada från mediaerosion.

När du installerar dubbeltandspackningar ska tandspetsarna vara vända mot högtryckssidan (eller, om du är osäker, mot flänssidan).

Bultförspänning

Dra åt i fyra steg:

Initial föråtdragning till 30 % av målmomentet

Diagonal åtdragning till 50 % vridmoment

Cirkulär åtdragning till 80 % vridmoment

Slutligen uppnå 100 % vridmoment i två steg.

Använd en kalibrerad momentnyckel, upprätthåll ett fel inom ±5 %.

Coola kolstålbultar med molybdendisulfidsmörjmedel.

Dra åt igen medan den är varm.

Efter att systemet initialt har värmts upp till driftstemperatur, dra åt igen efter kylning till 80°C.

Högtemperaturlegerade bultar kräver en ökning av kompensationsmomentet med 5-8 %.

3. Underhålls- och skrotningsstandarder för tandade packningar

Specifikationer för regelbundet underhåll

Inspektion under drift

Bultspänningsövervakning: Använd en ultraljudsbultspänningsmätare var sjätte månad. Dra åt igen om den initiala förspänningen minskar med mer än 15 %.

Läckagekontroll: Använd en halogenläckagedetektor (känslighet ≤ 1×10⁻⁶ Pa·m³/s) för att inspektera tätningsytan varje vecka.

Avstängningsinspektion

Tillståndsbedömning av tandspetsar:

En lätt tillplattad tandspets är tillåten (≤ 30 % av den ursprungliga höjden).

Tandrotssprickor eller utsprång är förbjudna.

Inspektion av tätningsskikt:

Grafit/PTFE-skikttjockleksförlust ≤ 20%.

Inga radiella genomgående sprickor (spricklängd < 2 mm kan användas tillfälligt).

Rengöringskrav: Använd vattenfri etanol för att avlägsna kolavlagringar i tandspåren (metallborstar är förbjudna).

Flänstätningsytor bör poleras i en riktning med 800-korns sandpapper (för att ta bort oxidskikt).

Obligatoriska avslagskriterier

Strukturella skador

Något av följande tillstånd uppstår i tandprofilområdet:

Tre eller flera på varandra följande tandfrakturer

Tandhöjdsslitage > 0,1 mm (för en originaltandhöjd på 0,3 mm)

Krypdeformation av metallramen (räthetsavvikelse > 0,2 mm)

Tätningsfel

Testad enligt ISO 5208:

Heliumläckagehastighet > 1×10⁻⁵ Pa·m³/s

Hydrauliskt trycktest: Behåll trycket i 30 minuter; tryckfall > 5%
