Vilka försiktighetsåtgärder bör vidtas vid installation av korrugerade metallpackningar?

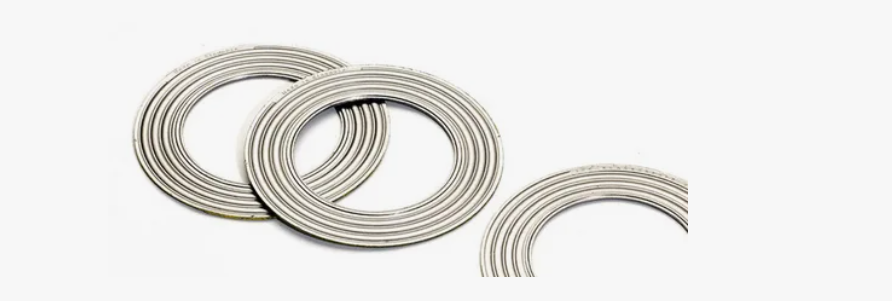

Korrugerade metallpackningar , som ett högpresterande tätningsmaterial, används ofta i industrier som petrokemi, energi, kraft och maskintillverkning. I högtemperatur-, högtrycks-, starkt korrosiva eller cykliskt föränderliga tryckförhållanden har korrugerade metallpackningar, med sin utmärkta elastiska återhämtning och kompressionsmotstånd, blivit ett idealiskt val för tätning av flänsar i många utrustningar. Men oavsett hur bra packningens prestanda är, kan felaktig installation orsaka läckor, klämning eller till och med säkerhetsolyckor. Därför är korrekt installation avgörande.

Följande beskriver korrekt användning av korrugerade metallpackningar från tre aspekter: förberedelse för installation, monteringspunkter och vanliga misstag.

1. Förberedelse för installation
Innan du installerar korrugerade metallpackningar krävs en rad kontroller och bekräftelser för att säkerställa att packningen är i en lämplig driftsmiljö.

(1) Kontrollera om flänsytan är plan och ren
Flänsens tätningsyta måste vara fri från repor, grader, rost eller kvarvarande packningsfragment.
Rengör med stålborste eller lösningsmedel.
Ytjämnheten bör uppfylla packningskraven; annars kommer det att påverka tätningsprestandan.
Speciellt för metallpackningar är kvalitetskraven för tätningsytan ännu högre; eventuella defekter kan leda till läckage.

(2) Bekräfta packningsspecifikationer och modell
Innan installation, kontrollera:
Om packningsmaterialet är lämpligt för arbetsförhållandena (t.ex. rostfritt stål, grafitbeläggning, etc.)
Om måtten överensstämmer med flänsen
Om tjockleken är lämplig
Om temperatur- och tryckklassificeringarna uppfyller kraven
Undvik att använda "tillräckligt nära" packningar för att undvika att påverka tätningseffekten.

(3) Kontrollera om den korrugerade strukturen är intakt
Korrugeringarna är kärnstrukturen för packningens elastiska återhämtning och tätningsprestanda. Innan installationen måste det bekräftas att:
Korrugeringarna är inte trasiga
Det finns ingen uppenbar deformation
Grafit, PTFE och andra beläggningsskikt sitter stadigt på plats och har inte fallit av.
Om skada upptäcks bör den bytas ut omedelbart.

2. Nyckelpunkter för installation av korrugerade metallpackningar
Korrekta installationsprocedurer kan effektivt förbättra tätningsprestanda och livslängd.
(1) Korrekt centrering
Packningen måste vara exakt centrerad på flänsen och kan inte förskjutas. Excentricitet leder till ojämn stress, vilket orsakar:
Övertryck i vissa områden leder till packningsskador
Otillräckligt tryck i vissa områden leder till läckage
Om flänsen är stor, rekommenderas att använda ett temporärt positioneringsverktyg för att underlätta installationen.

(2) Jämn och symmetrisk åtdragning av bultar
Åtdragning är ett avgörande steg för att installera korrugerade metallpackningar och måste följa principen om "symmetrisegmentering":
Åtdragningsstegen är vanligtvis följande:
Dra först åt med 30 % vridmoment
För det andra, dra åt jämnt med 60 % vridmoment
För det tredje, nå 100% vridmoment
Kontrollera slutligen diagonalt igen
Denna metod säkerställer konsekvent belastning på packningen och undviker överdriven kompression på ena sidan eller otillräcklig tätning på den andra.

(3) Kontrollera lämplig åtdragningskraft
Korrugerade metallpackningar har specifika krav på åtdragningskraft:
För låg: Otillräcklig tätning, orsakar läckage
För hög: Korrugeringarna skadas, förlorar sin elasticitet och återhämtningsförmåga
Det rekommenderas att dra åt enligt packningsmodell, flänskvalitet och bultspecifikationer, med hänvisning till vridmomenttabellen som tillhandahålls av tillverkaren.

(4) Undvik att applicera smörjmedel direkt på packningsytan
Vissa installatörer är vana vid att applicera olja eller fett på packningsytan, vilket kommer att påverka friktionen mellan packningen och tätningsytan, vilket leder till:
Packningsglidning
Instabil tätning
Stresskoncentration
Smörjmedel bör endast appliceras i små mängder på bultarna och bör aldrig appliceras på packningen.

3. Viktiga punkter att kontrollera efter installationen
Efter installationen krävs en omfattande inspektion:
(1) Bekräfta om bultmomentet uppfyller standarden
Använd en momentnyckel för ny inspektion för att undvika fel orsakade av manuell bedömning.

(2) Kontrollera om det finns några ändringar i flänsgapet
Spalten på båda sidor av flänsen ska vara konsekvent; annars indikerar det:
Packningen är inte centrerad
Ojämn bultkraft
Omjustering krävs.

(3) Provkörningsobservation för läckage
Var noga uppmärksam under systemtrycksättning eller uppvärmning:
Något litet läckage
Eventuella onormala ljud eller vibrationer
Eventuell lokal överhettning
Vid behov, utför sekundär värmeåtdragning för att förbättra tätningsprestanda.

4. Undvik dessa vanliga misstag
När du installerar korrugerade metallpackningar är det mest troligt att följande misstag orsakar läckage eller skada:

Använd gamla packningar direkt
Packningsytan förorenad med olja, vatten eller föroreningar
Fortsätter att använda kraftigt deformerade flänsar
Inte åtdragning av bultar enligt vridmomentstandarder
Använda packningar utöver deras driftsförhållanden (för hög temperatur eller tryck)
Att undvika dessa problem säkerställer en verkligt tillförlitlig tätning.

Korrugerade metallpackningar har utmärkt tätning och anpassningsförmåga, men bara om de installeras korrekt. Endast genom att utföra noggranna inspektioner före installationen, säkerställa jämn spänningsfördelning under installationen och utföra kontroller efter installationen kan packningen uppnå sin avsedda livslängd och tätningsprestanda. För industriell utrustning är en liten packning avgörande för säker drift av hela systemet; därför får installationen inte tas lätt på.
