Värmeväxlarpackningar är viktiga komponenter som ofta används i olika industrier som kemi, läkemedel, kraftproduktion och luftkonditionering. De underlättar temperaturkontroll genom att överföra värme mellan vätskor. Vikten av packningar som tätningskomponenter i driften av värmeväxlare är obestridlig. Korrekt installation av värmeväxlarpackningar säkerställer inte bara utrustningens tätningsintegritet utan förbättrar också avsevärt värmeväxlarens prestanda och livslängd. Denna artikel kommer att ge detaljerad vägledning om hur man korrekt installerar värmeväxlarpackningar för att säkerställa optimal tätning och termisk effektivitet under drift.
1. Förstå funktionen av Värmeväxlarpackningar
Huvudfunktionen hos värmeväxlarpackningar är att ge en effektiv tätning, förhindra medialäckage och säkerställa jämn värmeöverföring inuti värmeväxlaren. Packningar förhindrar också blandning eller korskontaminering mellan olika medier, vilket är avgörande i industrier som kemi- och läkemedelstillverkning, där det är ytterst viktigt att förhindra läckage av farliga ämnen.
Felaktig installation av packningar kan leda till medialäckage, minskad värmeväxlingseffektivitet, överhettning av utrustningen och till och med funktionsfel. Att säkerställa korrekt packningsinstallation är därför grundläggande för att bibehålla att utrustningen fungerar korrekt.
2. Förberedande arbete före installation av värmeväxlarpackningar
Innan du installerar värmeväxlarpackningar korrekt är noggrann förberedelse nödvändig, inklusive följande aspekter:
(1) Kontrollera packningsmaterial och specifikationer

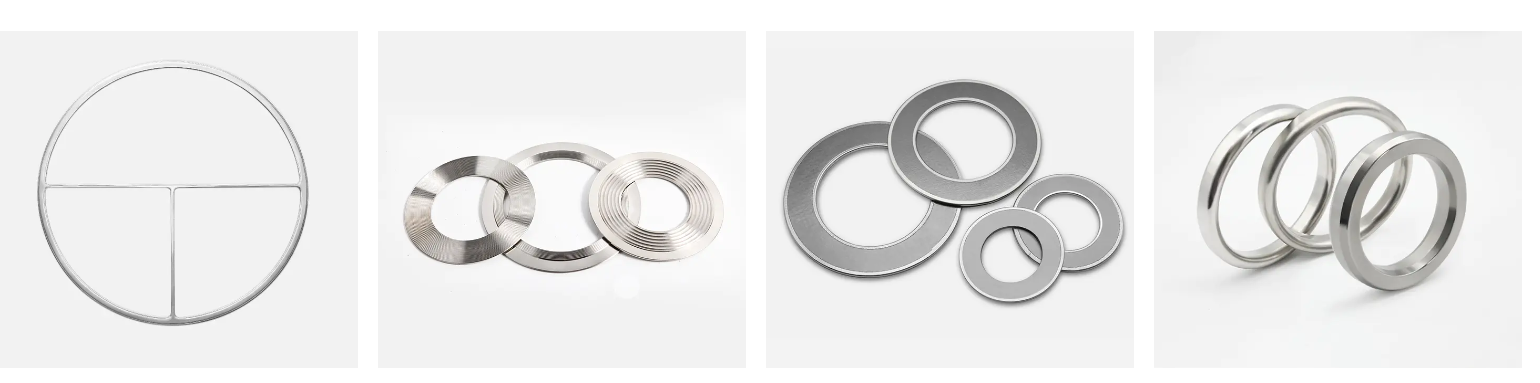

Materialet i värmeväxlarens packning bör väljas baserat på utrustningens driftsmiljö, mediaegenskaper, temperatur och tryckförhållanden. Vanliga värmeväxlarpackningsmaterial inkluderar gummipackningar, metallpackningar, flexibla grafitpackningar och PTFE-packningar. När du väljer en packning bör dess tillämpliga temperatur, tryck och kemikaliebeständighet bekräftas. Endast lämpligt material kan säkerställa en långsiktig stabil drift av packningen.
Se dessutom till att packningens storlek och specifikationer matchar värmeväxlarens kontaktyta. Undvik att använda packningar som inte uppfyller specifikationerna, eftersom detta kan leda till dålig tätning och läckage.
(2) Rengöring av kontaktytan
Innan packningen monteras måste kontaktytan på värmeväxlaren vara ren. Kontaktytan bör vara fri från olja, damm, korrosion och eventuella föroreningar som kan påverka packningens tätningsförmåga. Rengöringsmetoder kan innefatta att använda rengöringsmedel, borstar eller trasor, och att använda tryckluft för att torka vid behov. Eventuella små föroreningar eller smuts kan påverka packningens tätningsprestanda, vilket kan leda till läckage eller skada.
(3) Kontrollera kontaktytans planhet
Värmeväxlarens kontaktyta måste vara plan och slät. Om kontaktytan har repor, deformation eller korrosion kan det förhindra att packningen bildar en bra tätning. Vid behov kan specialverktyg användas för att slipa eller trimma kontaktytan för att säkerställa dess planhet.
(4) Välj lämpliga verktyg
När du installerar värmeväxlarpackningar behövs några professionella verktyg, såsom skiftnycklar, bultar och trycktestverktyg. Dessa verktyg hjälper till att säkerställa att packningen får ett jämnt tryck under installationen och förhindrar överkomprimering eller lossning.
3. Korrekt installationssteg för värmeväxlarpackningar
Följande är standardstegen för installation av värmeväxlarpackningar. Att följa dessa steg kommer att säkerställa optimal packningsprestanda.
(1) Placering av packningen
Placera först packningen försiktigt på kontaktytan på värmeväxlaren. Se till att packningen är perfekt i linje med kontaktytan, undvik eventuell förskjutning eller böjning. För packningar med riktningskrav (som metallpackningar med markeringar), se till att säkerställa rätt orientering.
Undvik att direkt vidröra packningens kontaktyta under placeringen med händerna, särskilt för lätt förorenade material som flexibla grafit- och gummipackningar. Använd rena verktyg för att hjälpa till att hålla packningen ren och intakt.
(2) Installation och jämn åtdragning av bultarna
När packningen är på plats, börja installera bultarna. Bultarna ska installeras med början från värmeväxlarens diagonal och gradvis dras åt jämnt. Detta är ett avgörande steg för att säkerställa jämn kraftfördelning på packningen och optimal tätningsprestanda. Undvik att dra åt alla bultar på en gång; fortsätt istället gradvis för att säkerställa att packningen är jämnt komprimerad.
Vridmomentet för varje bult ska dras åt enligt specifikationerna från tillverkaren. Om det inte finns några specifika vridmomentkrav kan en momentnyckel användas för att säkerställa lämplig åtdragningskraft. Överåtdragning kan orsaka packningsskador eller deformation, medan underåtdragning kan leda till dålig tätning.
(4) Korsåtdragningsmetod
Att använda korsåtdragningsmetoden är ett vanligt sätt att säkerställa jämn installation och god tätningsprestanda för värmeväxlarpackningar. Genom att gradvis dra åt bultarna i ett korsmönster får packningen jämn kraft. Vanligtvis görs endast en partiell åtdragning i den första omgången, och full åtdragning utförs i den andra omgången.
(5) Kontrollera om det finns läckor
Efter installationen är det viktigt att kontrollera efter läckor. Packningens tätningsprestanda kan testas med pneumatisk trycktestning, hydraulisk trycktestning eller gasläckagedetekteringsinstrument. Genom att applicera ett visst tryck och observera efter läckor kan du säkerställa att packningen är korrekt installerad.
(6) Inspektion före drift
Utför en slutinspektion innan värmeväxlaren startar. Kontrollera om det finns lösa bultar, se till att packningen är korrekt inriktad och kontrollera att det inte finns några läckor eller avvikelser. Om det behövs, dra åt bultarna igen för att säkerställa en ordentlig tätning.
4. Vanliga installationsfel och lösningar
Även om packningsinstallationen verkar vara en enkel process, kan vissa vanliga fel fortfarande uppstå under faktisk drift. Här är några vanliga fel och hur du undviker dem:
(1) Överdragning eller lossning
Att dra åt eller lossa bultarna för hårt kan leda till packningsskador eller dålig tätning. Överdragning kan göra att packningen spricker eller tappar elasticitet, medan lossning kan leda till läckor. Dra därför åt enligt de specificerade vridmomentkraven och applicera ett jämnt tryck för att säkerställa att packningen är jämnt belastad.
(2) Orena kontaktytor
Smutsiga kontaktytor är en vanlig orsak till dålig tätning. Eventuellt damm, olja eller föroreningar kommer att påverka packningens tätningsprestanda, så det är viktigt att se till att kontaktytorna är helt rena innan installation.
(3) Användning av felaktiga packningar
Användning av felaktiga packningar (som felaktig storlek eller material som är olämpligt för driftsförhållandena) kommer att leda till tätningsfel. Därför är det avgörande att välja rätt packningsmaterial och storlek. Välj en lämplig packning baserat på driftsförhållandena (som temperatur, tryck och medium) och se till att den matchar värmeväxlarens kontaktyta.
(4) Att ignorera packningens åldrande
Värmeväxlarpackningar har en begränsad livslängd. Långvarig exponering för höga temperaturer, högt tryck och frätande kemiska medier kan orsaka packningsåldring och minskad tätningsprestanda. Inspektera därför packningens skick regelbundet och byt ut åldrade eller skadade packningar omedelbart för att säkerställa utrustningens långsiktiga stabilitet.
